REPARANDO UN TV TRC SAMSUNG FALLA DEL CIRCUITO VERTICAL
ESTA SIEMPRE AL LADO DEL FLAYBACK

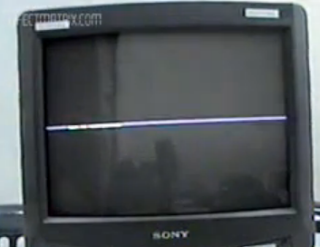

FALLA:CUANDO PRENDEMOS EL TV EN LA PANTALLA SOLO SALE UNA LINEA VERTICAL PERO TIENE SONIDO, LE DAMOS UN GOLPE Y QUIERE ABRIRSE LA IMAGEN EN LA PANTALLA
DIAGNOSTICO : SALIDA VERTICAL MALOGRADO, FALLA EN EL CIRCUITO VERTICAL
SOLUCION : NO TENER POR MUCHO TIEMPO PRENDIDO EN ESTE ESTADO
1.-LO PRIMERO QUE AREMOS ES RESOLDAR LAS TERMINALES DEL CIRCUITO DE AMPLIFICACION VERTICAL DEBIDO A QUE PUEDEN TENER FALSOS CONTACTOS
2.-RETIRAMOS UN POCO LA SOLDADURA VIEJA PARA CCAAMBIAR POR UNA NUEVA.
3.-AHORA APLICAMOS SOLDADURA NUEVA EN TODAS LAS TERMINALES
4.-LABAMOS LA TERJETA LA PARTE QUE SE RESOLDO CON UNA BROCHA Y ALCOHOL ISOPROPILICO. LIMPIAMOS 1RO CON BROCHA Y LUEGO ROCIAMOS EL ALCOHOL Y LUEGO LA BROCHA LA BASURA SOBRE UNA TELA...ETC.
5.-ARMAMOS PARA PROBAR PERO SE PUEDE CONSTATAR QUE ABRE LA PANTALLA PERO CON DIFICULADES PRESENTANDO RAYAS .
6.-EN ESTE CASO VERIFICAREMOS LOS CONDENSADORES ASOCIADOS A ESTE CIRCUITO.
7.-TAMBIEN REBICEMOS EL DE ALIMENTACION YA EL VEERTICAL SIEMPRE SE ALIMENTA DEL FLAYBACK.
8.-BIEN PROCEMOS A CAMBIAR NUESTROS CONDESADORES Y PROBAMOS Y SIGUE LA FALLA.
9.-FINALMENTE VERIFICAMOS EL INTEGRADO TENIENDO SU DIAGRAMA Y LOS VALORES PARA CADA PATITA.
10.-PARA MEDIR LOS VOLTAJES DEL INTEGRADO USAR LA GERINGAS CON AGUJA Y EVITAR CORTO.
11.-LO MEDIMOS EN LA MISMA PLACA EL CI Y USAREMOS EL VOLTIMETRO DIRECTO EN ESCALA DE 200 VCD, SI SE DECTA FALLAS CIRCUITO VERTICAL SE DEBE DEBE DE CAAMBIAR ESTA.
12.-PARA DESOLDAR EL CIRCUITO VERTICAL NO DEBE TENER VOLTAJE SUS TERMINALES POR QUE PODEMOS GENERAR CORTO CIRCUITO Y MALOGRAR COMPONENTES EN LA TARJETA.
13.-SACAMOS EL CI Y LE CAMBIAMOS
14.-AL CI ANTES DE CAMBIAR TENEMOS QUE PONERLE (TIRETEX) UN DISIPADOR DE CALOR EN LIQUIDO CREMOSO BLANCO O SILICONA CCONDUCCTTORA EMBARRAMOS LA PARETEE DE INSTALACION 1RO ENTORNILLAMOS Y LUEGO LO SOLDAMOS.
15.-PROCEDIMIENTO DE LAVADO DE PLACA DESPUES DE COLOCAR EL CI.
16.-PROBAMOS Y FINALMENTE ABRIO BIEN EL IMAGEN ////TODO OK.
REPARACION DE TV. TRC NO ENCIENDE PANASONIC

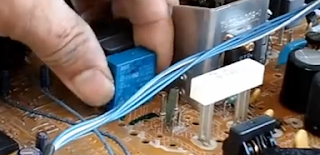

FALLA:PRENDO LA TV Y NO APARECE NADA PERO ESCUCHO UN SONIDO DEL RELAY
DIAGNOSTICO:RELAY MALOGRADO
SOLUCION :
1.-PARA REVISAR UN TV HAY QUE DESCARGAR EL ALTO VOLTAJE QUE HAY EN LA PANTALLA CONECTANDO A TIERRA ES DECIR A CHASIS.
2.-ANTES DE DESCONECTAR LOS CABLES HAY QUE MARCAR CON LAPICERO INDELEBLE LA POSICION COMO ESTABAN CONECTADOS Y LUEGO PARA VOLVER A ARMAR.
3.-SI EL TV NO PRENDE HAY REVIZAR EL FUSIBLE, EL CABLE DE CONEXION A TOMACORRIENTE CON MULTI EN CONTINUIDAD.
4.-SACAR EL RELAY Y PROBARLO PARA ESTO DESOLDAR LAS TERMINALES DEL RELAY Y PASAR LA MALLA PARA LIMPIAR EL MINIMO DE SOLDADURA QUE PUDIERA QUEDARSE.
5.-DESPUES DE LA LIMPIEZA PROCEDO A SACAR EL RELAY
6.-UNA VEZ SACADA EL RELAY PRCEDO A PROBARLO PARA ESTO LE CONECTO 12V DC A LAS PATITAS QUE ESTAN PAREJITAS PARA QUE LOS OTRAS PATITAS HAYGA CONTINUIDAD Y SI NO LAS HAY ENTONCES RELAY MALOGRADO... CAMBIARLO
7.- PARA CAMBIARLO TENEMOS QUE FIJARNOS QUE SEA DEL MISMO VOLTAJE Y AMPERAJE Y LO PROBAMOS ...OK PRENDE LA TV. Y FUNCIONA.
8.-SI EL CASO DE QUE EL RELAY ESTUVIERA BUENO TENDRIAMOS QUE CHEQUEAR LOS TRANSISTORES, RECTIFICADOR DE VOTAJE, DIODOS, POR ULTIMO LOS CAPACITORES
REPARACION DE TV. TRC NO ENCIENDE .PTC MALOGRADO.
FALLA: NO ENCIENDE NO HAY SONIDO
DIAGNOSTICO:PTC MALOGRADO
SOLUCION :
1.-VERIFICO EL FUSIBLE PRINCIPAL SI ESTA ABIERTO LO CAMBIO DE CON FUSIBLE DE 2 AMPERIOS Y PRENDO Y SI NUEVAMENTE SE QUEMA EL FUSIBLE HAY AVERIA
2.-CUANDO DE LOS 04 DIODOS RECTIFICADORES PRIMARIOS (B) SI UNO DE ELLOS SE CRUZAN PROBACARA QUE EL FUSIBLE (A) SE QUEME.
3.-LA PTC (C) LLEVA UN CONECTOR A SU LADO QUE CONECTA A LA BOBINA DEL MAGNETIZADOR ESTE PTC PODEMOS DECIR QUE AL PRINCIPIO SU RESISTENCIA ES CERO Y CONDUCE MUCHO LA ELECTRICIDAD QUE PASA POR AQUI, LA CALIENTE Y SU RESISTENCIA SE ELEVA TANTO QUE DEJA PASAR SOLO UN PULSO BREVE DE CORRIENTE
4.-SI LA PTC PIERDE ESA CARACTERISTICA LA CORRIENTE SE VA INTENSAMENTE Y EL FUSIBLE NO PUEDE SOPORTAR EL FLUJO
5.-PROBAMOS EL PTC.
a)DESCONECTAMOS EL CABLE DE LA BOBINA DESMAGNETIZADORA
b)PRENDEMOS LA TV Y NO SE QUEMA EL FUSIBLE ENTONCES EXISTE AVERIAS EN LA PTC
c)SI SE FUNDE EL FUSIBLE HAY QUE BUSCAR LA AVERIA POR OTRO LADO EN ESTE CASO PODRIAN SER LOS DIODOS
d)COMO NO SE FUNDIO EL FUSIBLE CAMBIAMOS EL PTC. PARA ESTO DESCARGAMOS EL CONDENSADOR PRIMARIO CON UNA BOMBILLA
6.-UNA VEZ CAMBIADO EL PTC PRENDEMOS LA TV Y OK FUNCIONA.
Reparar TV TRC. No enciende
FALLA: ENCIENDE LA ALTA TENSION Y SE APAGA
DIAGNOSTICO: FALLA DEL CIRCUITO VERTICAL
SOLUCION :
1.-PROBAMOS LA ALTA TENSION ENCIENDE POR UN MOMENTO Y SE CORTA LO PODEMOS PROBAR CON UN MULTIMETRO DE ALTA TENSION
2.-EN ALGUNOS EQUIPOS CUANDO EL MICROPROCESADOR DETECTA ALGUNA FALLA EN CUALQUIER ETAPA HACE QUE EL EQUIPO SE APAGUE.
3.-PARA DETECTAR EL ERROR EN LAS ETAPAS PROCEDEMOS A :
a)PRECALENTAR LOS FILAMENTOS, UBICAMOS COMO SE ALIMENTE EL FILAMENTO COMO PODEMOS VERIFICAR EN ESTE CASO EL RESALTO ES EL PUNTO DE ALIMENTACION DEL FILAMENTO.
b)SEGUIMOS EL CAMINO COMO SE ALIMENTE HASTA LLEGAR A UNA RESISTENCIA Y ESTA LA DESCONECTAMOS Y ALIMENTAMOS CON UNA FUENTE EXTENA DE 5.25 VDC EL NEGATIVO DE LA FUENTE LE COLOCAMOS A TIERRA Y EL POSITIVO A LA RESISTENCIA, PROCEDEMOS PRENDER LA FUENTE PARA QUE EL FILAMENTO SEA PRECALENTADO.
c)COMPROBAMOS EL FILAMENTO QUE ESTAMOS ALIMENTANDO AL FILAMENTO H1 Y H2 PROBAMOS CON H2 YA QUE H1 ESTA CONECTADO A TIERRA Y COMO VEREMOS CALENTAMOS EL FILAMENTO CON 5.58 VDC.
d)AHORA PODEMOS CONECTAR EL EQUIPO EN LA LINEA Y ENCENDERLO PARA VER SI EN LA PANTALLA NOS INDICA LA POSIBLE ETAPA DEFECTUOSO.
e)APARECIO EN LA FANTALLA UNA LINEA VERTICAL LO CUAL NOS INDICA QUE EXISTE FALLAS EL EL CIRCUITO VERTICAL.
4.-CONECTAMOS LA RESISTENCIA QUE DESCONECTAMOS UNA PATA PARA EL PRECALENTAMIENTO DEL FILAMENTO,
5.-CAMBIAMOS EL CIRCUITO VERTICAL Y PROBAMOS Y OK.
Tutorial de reconocimiento de partes y fallas tipicas de un TV CRT
http://www.youtube.com/watch?v=hYcrlX2tiwk
